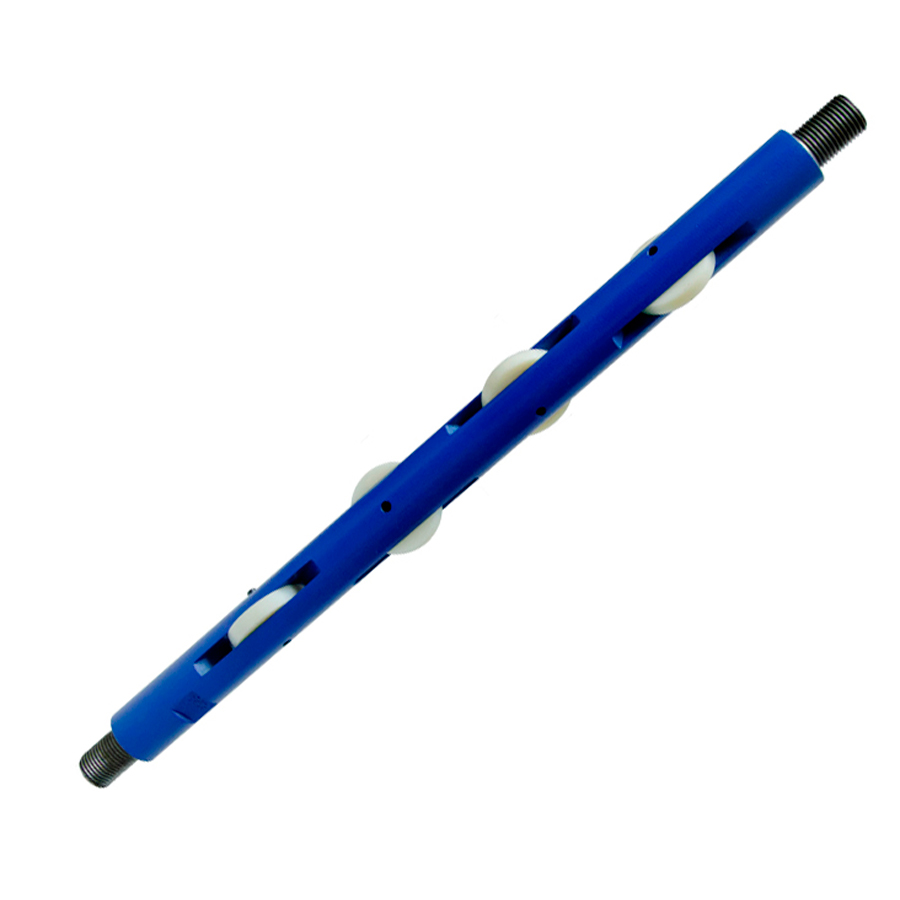

Устройство роликовое
Описание
Устройство роликовое (УР) служит для центрации колонны насосных штанг (КНШ) в насосно-компрессорных трубах (НКТ) установленных в наклонно-направленных скважинах. УР обеспечивает: уменьшение трения и износа КНШ и НКТ, снижение нагрузок, в т.ч. ударных, за счет плавного прохождения КНШ по стыку в месте соединения НКТ.
Применение современных полимерных материалов с низким коэффициентом трения-скольжения, для изготовления роликов, позволяет увеличить срок службы КНШ и НКТ и уменьшить количество ремонтов скважин в среднем в четыре раза.
|
Параметры |
Шифр изделия |
||||||||
|
16-60 |
16-73 |
19-60 |
19-73 |
19-89 |
22-60 |
22-73 |
22-89 |
25-89 |
|
|
Максимальная осевая нагрузка, кН |
50 |
60 |
80 |
110 |
|||||
|
Присоединительная резьба ГОСТ 13877-80 |
Ш 16 |
Ш 19 |
Ш 22 |
Ш 25 |
|||||
|
Диаметр роликов, мм
|
46 |
58 |
46 |
58 |
70 |
46 |
58 |
70 |
70 |
|
Длина, мм |
515 |
540 |
550 |
580 |
|||||
|
Масса, кг |
2,7 |
2,74 |
4,04 |
4,08 |
4,13 |
4,16 |
4,2 |
4,25 |
7,24 |
