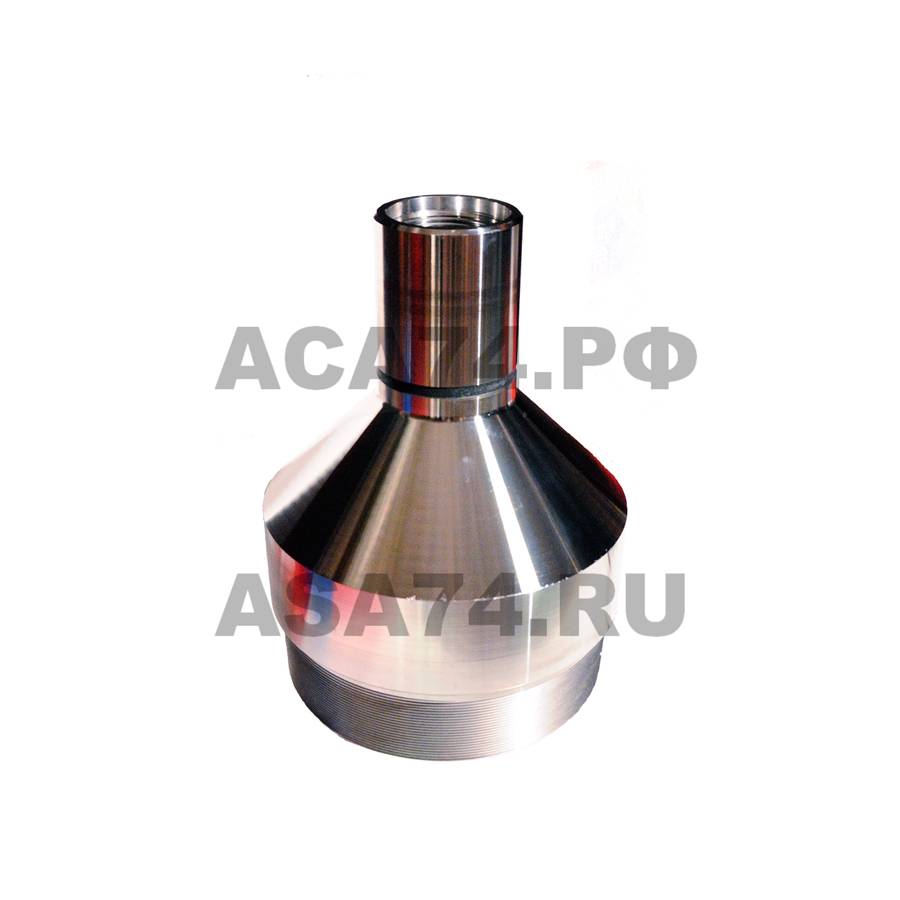

Переводники для обсадных колонн
Описание
Переводники для обсадных колонн применяются для составления комбинированных двух-трехразмерных обсадных колонн или же обсадных колонн, составленных из труб с разными типами резьбовых соединений.
Наружный и внутренний диаметры переводников приняты равными соответственно наружному диаметру муфты и внутреннему диаметру соединяемой трубы.
Предусматривается изготовление переводников из сталей групп прочности Д, К, Е, Л, М и Р, механические показатели которых соответствуют указанным группам прочности по ГОСТ 632-80.
Основной перечень переходных переводников представлен в таблице. По заказу возможно изготовление переводников обсадных колонн переходного (П), ниппельного (Н) и муфтового типа (М), с резьбами ОТТМ, ОТТГ, ОБС (короткая треугольная резьба) согласно требованиям ГОСТ 632-80, а также с резьбой БТС (Батресс) согласно ГОСТ Р 51906-2002.
Основной перечень переходных переводников представлен в таблице.
По заказу возможно изготовление переводников обсадных колонн переходного (П), ниппельного (Н) и муфтового типа (М), с резьбами ОТТМ, ОТТГ, ОБС (короткая треугольная резьба) согласно требованиям ГОСТ 632-80, а также с резьбой БТС (Батресс) согласно ГОСТ Р 51906-2002.
Переводники изготавливаются согласно ТУ 3665-012-51468868-2012
|
Переходные |
|||||
|
№ |
Обозначение |
D (наружный диаметр, мм) |
L (длина, мм) |
d (внутренний диаметр, мм) |
Вес, кг |
|
1 |
П 177,8 ОТТМ/177,8 БТС |
194,5 |
330 |
159 |
33,1 |
|
2 |
П 177,8 БТС/177,8 ОТТМ |
194,5 |
300 |
159 |
33,1 |
|
3 |
ПО 114 ОТТМ/102 ОТТМ |
127 |
250 |
88,9 |
6,8 |
|
4 |
П ОТТГ-146/ОТТМ-114 |
166 |
270 |
97 |
11 |
|
5 |
ПО 102 ОТТМ/114 ОТТМ |
114,3 |
250 |
89 |
7 |
|
6 |
П ОТТМ 168/ БТС168 |
187,3 |
270 |
144 |
14 |
|
7 |
П 168 VAGT/168 ОТТГ L=0.5 |
187,7 |
500 |
148 |
|
|
8 |
П 245 ОТТГ/245 БТС |
269,9 |
330 |
221 |
30 |
|
9 |
П 168 VAGT/168 ОТТГ Р-110 |
188 |
287 |
146 |
14,9 |
|
10 |
П 168 ОТТГ/168 VAGT Р-110 |
188 |
287 |
146 |
14,9 |
|
11 |
П 168 БТС /168 VAGT-Е |
188 |
293 |
146 |
14,3 |
|
12 |
П 245 БТС /245 ОТТГ-Е |
269,9 |
348 |
221 |
29,2 |
|
13 |
П 324 ОТТМ /324 БТС |
351 |
405 |
293 |
61 |
|
14 |
П 3-133/426 ОТТМ |
426 |
600 |
100 |
65 |
|
15 |
П 3-133/426 БТС |
426 |
600 |
100 |
65 |
|
16 |
П 3-133/426 К |
426 |
600 |
100 |
65 |
|
17 |
П З-133/508 БТС |
508 |
750 |
71 |
|
|
18 |
П З-133/530 БТС |
530 |
750 |
71 |
|
