Замки для бурильных труб
Описание
Замки для бурильных труб используются для соединения с бурильными трубами, ГОСТ 27834-95.

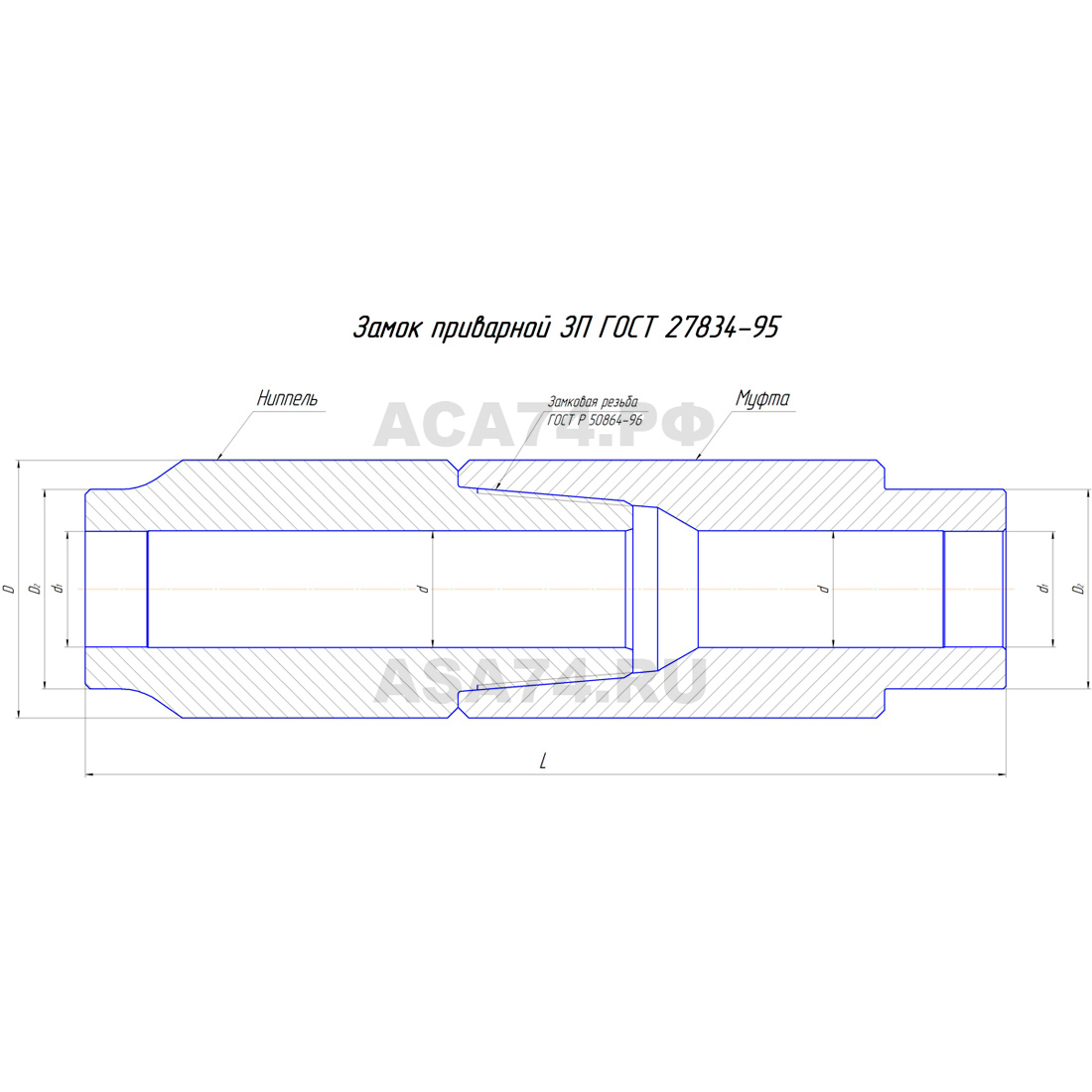

Таблица 1. Замки приварные для бурильных труб ГОСТ 27834-95
|
Обозначение типоразмера замка |
Замковая резьба |
D, мм |
L, мм |
Масса замка, кг* |
|
ЗП-86-44 |
З-73 |
86 |
511 |
14,4 |
|
ЗП-95-32 |
З-73 |
95 |
511 |
22,7 |
|
ЗП-105-54 |
З-86 |
105 |
536 |
23,3 |
|
ЗП-105-51 |
З-86 |
105 |
536 |
24,2 |
|
ЗП-111-41 |
З-86 |
111 |
536 |
30,5 |
|
ЗП-108-44 |
З-86 |
108 |
536 |
29,5 |
|
ЗП-108-41 |
З-86 |
108 |
536 |
30,3 |
|
ЗП-121-68 |
З-102 |
121 |
600 |
32,5 |
|
ЗП-127-65 |
З-102 |
127 |
600 |
38,9 |
|
ЗП-127-62 |
З-102 |
127 |
600 |
40,4 |
|
ЗП-127-54 |
З-102 |
127 |
600 |
43,6 |
|
ЗП-133-71 |
З-108 |
133 |
577 |
39,7 |
|
ЗП-133-68 |
З-108 |
133 |
577 |
41,1 |
|
ЗП-140-62 |
З-108 |
140 |
577 |
48,6 |
|
ЗП-140-57 |
З-108 |
140 |
577 |
50,8 |
|
ЗП-140-51 |
З-108 |
140 |
577 |
52,8 |
|
ЗП-152-83 |
З-122 |
152 |
577 |
53,3 |
|
ЗП-152-76 |
З-122 |
152 |
577 |
56,8 |
|
ЗП-159-83 |
З-122 |
159 |
577 |
59,8 |
|
ЗП-159-76 |
З-122 |
159 |
577 |
63,3 |
|
ЗП-159-70 |
З-122 |
159 |
577 |
66,4 |
|
ЗП-159-63 |
З-122 |
159 |
577 |
69,3 |
|
ЗП-159-57 |
З-122 |
159 |
577 |
71,9 |
|
ЗП-162-95-1 |
З-133 |
162 |
577 |
52,5 |
|
ЗП-162-95-2 |
З-133 |
162 |
577 |
53,2 |
|
ЗП-162-92 |
З-133 |
162 |
577 |
54,6 |
|
ЗП-162-89-1 |
З-133 |
162 |
577 |
56,4 |
|
ЗП-162-89-2 |
З-133 |
162 |
577 |
57,0 |
|
ЗП-165-83 |
З-133 |
165 |
577 |
63,6 |
|
ЗП-165-76 |
З-133 |
165 |
577 |
66,9 |
|
ЗП-168-76 |
З-133 |
168 |
577 |
69,3 |
|
ЗП-168-70 |
З-133 |
168 |
577 |
72,9 |
|
ЗП-178-102 |
З-147 |
178 |
607 |
69,8 |
|
ЗП-178-95 |
З-147 |
178 |
607 |
74,0 |
|
ЗП-184-89 |
З-147 |
184 |
607 |
84,9 |
|
ЗП-184-83 |
З-147 |
184 |
607 |
91,1 |
|
ЗП-190-76 |
З-147 |
190 |
618 |
98,9 |
Таблица 2. Замки для бурильных труб ГОСТ 5286-75
|
Обозначение типов
|
Наименование
|
Область применения
|
|
ЗН
|
Замок с нормальным проходным отверстием |
Для соединения труб с высаженными внутрь концами |
|
ЗШ
|
Замок с широким проходным отверстием |
Для соединения труб с высаженными внутрь и наружу концами
|
|
ЗУ
|
Замок с увеличенным проходным отверстием |
|
|
ЗШК
|
Замок с широким проходным отверстием с конической расточкой |
Для соединения труб с высаженными внутрь концами с коническими стабилизирующими поясками |
|
ЗУК
|
Замок с увеличенным проходным отверстием с конической расточкой |
Для соединения труб с высаженными внутрь и наружу концами с коническими стабилизирующими поясками |
Замки изготавливаются следующих исполнений:
1. Правые - с правой замковой резьбой и с правой трубной резьбой, ГОСТ 5286-75;
2. Левые - с левой замковой резьбой и с левой трубной резьбой, ГОСТ 5286-75;
3. С правыми и левыми замковыми резьбами, ГОСТ 27834-95.
